欢迎您选用宝特石油机械厂-变径短接

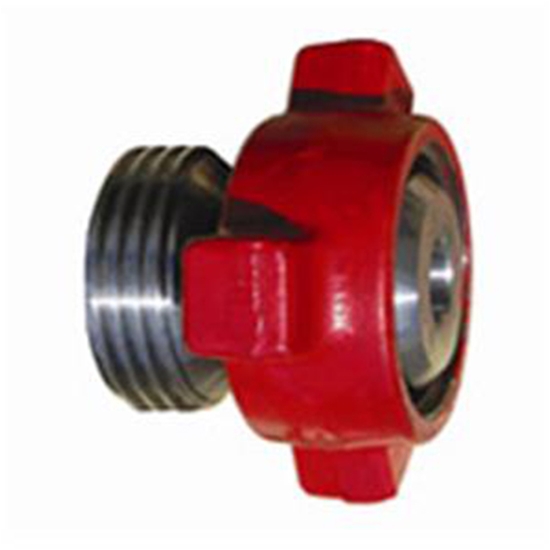

河北宝特石油机械厂生产的系列异形高压由壬转换元件和变径短接品种齐全,包括:90°转换弯头、卡瓦式由壬套件,异形由壬转换短接,法兰式转换由壬。压力21MPa~140MPa(3000psi~20000psi)。转换接头毛坯采用高强度合金钢模锻成型,并经过整体热处理,不但提高了产品的承压强度,还延长了使用寿命,而且外表简洁,端头为由壬连接方式,便于现场与各种压裂固井设备连接。端头焊接接头所用材料及焊接坡口设计均合乎API6A规范

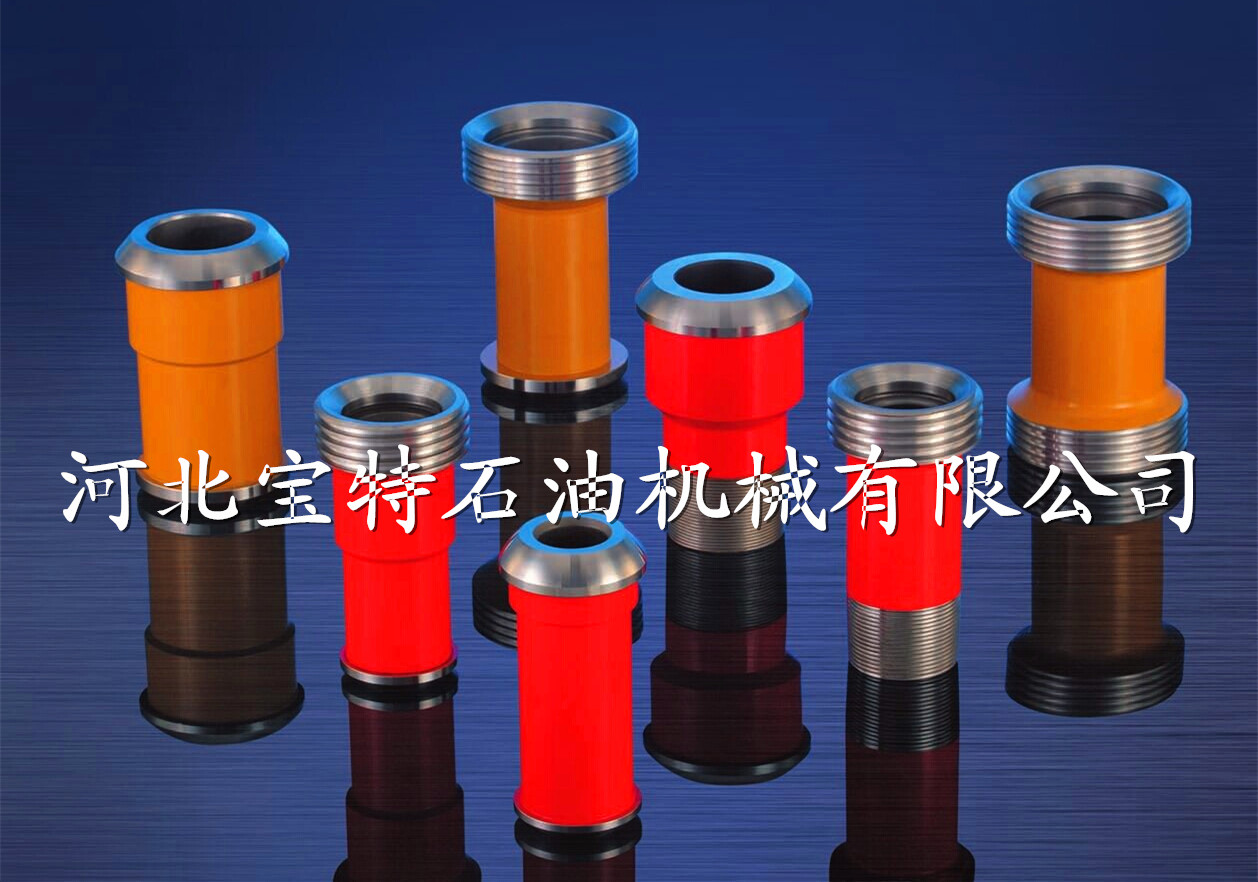

变径接头的作用是在管线中实现不同直径和不同螺纹形式规格的转换连接,均采用高强度合金钢锻造,经数控机床精制作而成,连接简便可靠。
变径接头的作用是在管线中实现不同直径和不同螺纹形式规格的转换连接,均采用高强度合金钢锻造,经数控机床精制作而成,连接简便可靠。
变径短接(螺纹连接式)连接方式有:FIG100、FIG200、FIG206、FIG400、FIG402、FIG602、FIG1002、FIG1502; 额定工作压力在7MPa(1000psi)~105MPa(15000psi)之间。
整体变径短接连接方式有:FIG20、FIG60、 FIG1002、FIG1502、FIG2002;额定工作压力在14MPa(2000psi)~140MPa(20000psi)之间。
(h2s)短接连接方式有:FIG602、FIG1002、FIG1502、FIG2202、Tr120×6、Tr150×6、Tr180×8;额定工作压力在35MPa(5000psi)~105MPa(15000psi)之间。
整体法兰式由壬连接形式有:21/16″法兰、29/16″法兰、31/8″法兰、41/16″法兰、31/16″法兰;额定工 作压力在21MPa(3000psi)~105MPa(15000psi)之间
可靠的密封性:
密封圈采用国外胶料压制而成,大大提高了承压能力和密封性能,并使接头处免遭腐蚀。密封形式依压力和应用范围而有所不同。
快捷的安装性:
不管在什么位置或空间,翼形螺母和刚性自锁式ACME螺纹的设计都具有无需特殊工具就可快速上紧、下卸的特点。
高度的互换性:
所有由壬结构、联接尺寸都可以与国际产品接口,全为英制尺寸;由壬密封圈完全可以同美国SPM、FMC公司产品互换;为了便于识别不同等级的由壬,由壬帽底部都锻上我公司名称及所承受的压力标志,所用材料均合乎SY/T5211—93标准。
前进的制作检验手段:
高精度数控机床制作出的球面接头及国外专用刀具制作出的LP螺纹,是高压密封的可靠保障;翼形螺母均采用数控机床制作,没有退刀槽,使产品强度好,承压高;焊接由壬的材料和焊接坡口尺寸合乎APISPEC16C规范的要求;对酸性环境使用的由壬严格按美国NACEMR0175“油田设备用抗化物应力开裂材料”和美国石油学会APIRP-14E标准设计制造。
注:按用户需求提供各种尺寸和压力值以及(h2s)的整体接头。
